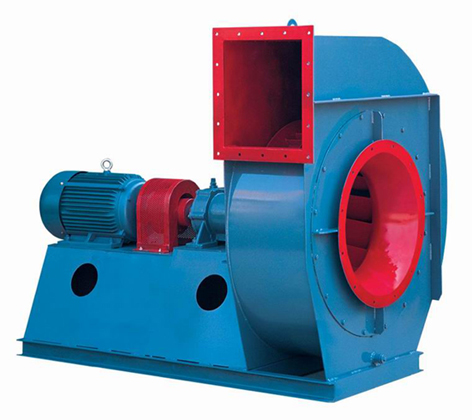

Y8-24型鍋爐離心風機用途:
Y8-24型鍋爐離心風機是為適應燃用各種煤質并配有消煙除塵裝置的（1、2、4T/H）工業鍋爐配套而高等的。凡進氣條件相當，性能又相適應者均可選用。但最高溫度不得超過250°C，且在引風機前必須加裝效率不低于85%的除塵裝置，以降低進入風機的煙氣含塵量，提高風機壽命。
Y8-24型鍋爐離心風機結構:
風機由葉輪、進風口、機殼、傳動部、整體托架等部分組成。
（1）葉輪：Y10-21系列葉輪均用16Mn制造。Y10-21為12長葉片和平共處短葉片，共24個葉片組成，均為前彎葉片，。
（2）機殼：用鋼板焊接成蝸形整體，№9風機“左”、“右”旋通用。
（3）進風口：進風口為斂散式整體結構，用螺栓因定于機殼入口一側。
（4）傳動組：由主軸、軸承箱、皮帶輪、聯軸器等組成。
（5）調節門：調節門是引風機的附件，用以調節風機流量，№5為蝶板形，№6.3～9為花瓣形葉片，軸向安裝于進風口前。
Y8-24型鍋爐離心風機型式:
（1）引風機制成單吸入，機號有NO.5、6.38、9四種。
（2）風機的出口位置以機殼的出風口角度表示，“左”“右”均可制成0°、45°、90°、135°、180°、225°六種角度。如您需要其它角度和機號，請?jiān)谟嗀洉r向我們提出。
（3）引風機可制成右旋或左旋兩種。從電機一端正視風機，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之稱左旋風機，以“左”表示。
Y8-24型鍋爐離心風機性能參數
|
轉速 |
序號 |
流量 |
全壓 |
電動機 |
功率 KW |
皮帶 |
|
r/min |
m³/h |
Pa |
型號 |
代號 |
規格 |
|
3500 |
1 |
2932 |
2221 |
Y132S1-2 |
5.5 |
A |
1800 |
|
2 |
3374 |
2254 |
|
3 |
3807 |
2173 |
|
4 |
4254 |
2068 |
|
5 |
4686 |
1914 |
|
6 |
5143 |
1726 |
|
7 |
5564 |
1501 |
|
3150 |
1 |
2602 |
1746 |
Y112M-2 |
4 |
A |
1800 |
|
2 |
2993 |
1772 |
|
3 |
3378 |
1708 |
|
4 |
3375 |
1626 |
|
5 |
4158 |
1505 |
|
6 |
4563 |
1357 |
|
7 |
4937 |
1180 |
|
2800 |
1 |
2313 |
1377 |
Y100L-2 |
3 |
A |
1600 |
|
2 |
2661 |
1398 |
|
3 |
3003 |
1348 |
|
4 |
3355 |
1283 |
|
5 |
3696 |
1188 |
|
6 |
4056 |
1071 |
|
7 |
4388 |
932 |
|
2500 |
1 |
2065 |
1097 |
Y90L-2 |
2.2 |
A |
1600 |
|
2 |
2376 |
1113 |
|
3 |
2681 |
1073 |
|
4 |
2996 |
1022 |
|
5 |
3300 |
946 |
|
6 |
3622 |
853 |
|
7 |
3918 |
742 |
注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
