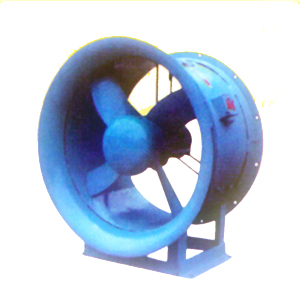

T35-11,BT35-11系列軸流風機用途：
本系列風機適用于輸送非易燃易爆無腐蝕無顯著粉塵的氣體，環境溫度不得超過60℃，廣泛應用于一般工廠、倉庫、辦公室、住宅內通風換氣等場合。
防腐軸流風機(FT35-11型)：采用防腐材料外涂環氧漆加工而成的T35-11型通風機，電機采用特種防腐電機，用于輸送有腐蝕性的氣體。
防爆軸流風機(BT35-11型)：T35-11的派生產品，用于輸送易燃易爆的氣體，葉輪用鋁合金加工而成，以防在運轉中引起火花，電機配用防爆型電機。
T35-11,BT35-11系列軸流風機型式結構：
本系列風機葉輪直徑由小到大共有三十個規格，每一規格風機葉片數都為4片，葉片角度有15°，20°，25°，,30°，,35°五種，葉輪與電機直聯。
本系列風機主要有葉輪，機殼，集流器及電機等部件組成。
FT35-11和BT35-11型通風機的性能參數外形尺寸及其注意事項都同35-11一樣。
本風機主要由葉輪、機殼、集風器等三部分組成。
葉輪部：由葉片和輪殼組成，葉片由玻璃鋼壓制而成，且按選定之安裝角度于輪彀上。
機殼部：由風筒、支架組成。均采用玻璃鋼制成。風筒為圓筒型與葉輪之間有一定間隙。
集風器部：由集風器法蘭、集風器組成，集風器為圓弧流線型，可減少氣流入口的損失，由玻璃鋼制成。
T35-11系列軸流風機參數
|
機號 NO |
轉速 r/min |
流量 m³/h |
全壓 Pa |
電機功率 kW |
|
2.8 |
2900 |
2921 |
186 |
0.25 |
|
1450 |
1464 |
48 |
0.09 |
|
3.15 |
2900 |
4141 |
237 |
0.37 |
|
1450 |
2072 |
59 |
0.12 |
|
3.55 |
2900 |
5965 |
300 |
0.75 |
|
1450 |
2977 |
75 |
0.18 |
|
4 |
2900 |
8513 |
380 |
1.1 |
|
1450 |
4263 |
95 |
0.25 |
|
4.5 |
1450 |
6070 |
120 |
0.37 |
|
5 |
1450 |
8327 |
149 |
0.55 |
|
960 |
5566 |
64 |
0.37 |
|
5.6 |
1450 |
11682 |
186 |
1.1 |
|
960 |
7724 |
81 |
0.37 |
|
6.3 |
1450 |
16639 |
236 |
1.5 |
|
960 |
11016 |
104 |
0.75 |
|
7.1 |
1450 |
23815 |
300 |
3 |
|
960 |
15769 |
131 |
0.75 |
|
8 |
1450 |
34073 |
380 |
5.5 |
|
960 |
22556 |
167 |
1.5 |
|
9 |
960 |
32119 |
211 |
3 |
|
10 |
960 |
44062 |
261 |
4 |
|
11.2 |
960 |
61091 |
337 |
7.5 |
BT35-11系列軸流風機參數
|
機號 NO |
轉速 r/min |
流量 m³/h |
全壓 Pa |
電機功率 kW |
|
2.8 |
2900 |
3500 |
215 |
0.37 |
|
1450 |
2600 |
60 |
0.15 |
|
3.15 |
2900 |
4500 |
230 |
0.55 |
|
1450 |
3200 |
70 |
0.18 |
|
3.55 |
1450 |
4000 |
120 |
0.37 |
|
4 |
2900 |
9600 |
450 |
1.5 |
|
1450 |
5900 |
149 |
0.55 |
|
4.5 |
1450 |
7800 |
180 |
0.75 |
|
5 |
1450 |
10000 |
200 |
0.75 |
|
1450 |
13800 |
260 |
1.1 |
|
5.6 |
1450 |
13900 |
280 |
1.5 |
|
6.3 |
1450 |
19500 |
320 |
2.2 |
|
7.1 |
1450 |
26000 |
350 |
3 |
注意：訂購時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
